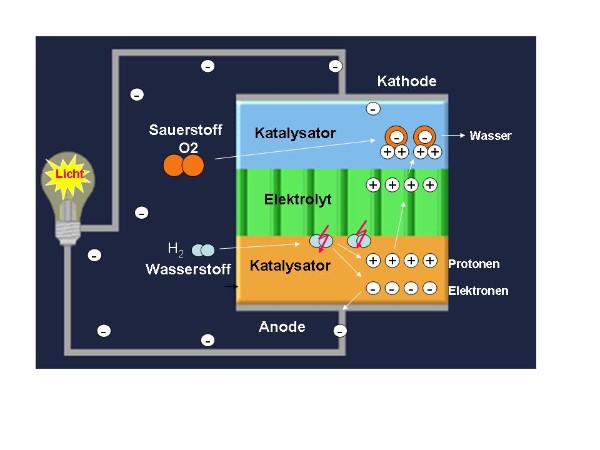

Schritt 1
Die in zwei Kreisläufen getrennten Gase Sauerstoff und Wasserstoff wandern vom Gasraum in den Katalysator.



Schritt 2
Die Wasserstoffmoleküle (H2) werden durch den Katalysator in zwei H+ Atome (Protonen) gespalten. Dabei gibt jedes Wasserstoffatom sein Elektron ab.



Schritt 3

Die Protonen wandern durch den Elektrolyten (Membran) zur Kathodenseite.



Schritt 4
Die Elektronen treten in die Anode ein und bewirken so einen elektrischen Stromfluß, der einen Verbraucher mit elektrischer Energie versorgt.



Schritt 5
Jeweils vier Elektronen an der Kathode rekombinieren mit einem Sauerstoffmolekül.



Schritt 6
Die nun entstandenen Sauerstoff-Ionen sind negativ geladen und wandern zu den positiv geladenen Protonen.



Schritt 7
Die Sauerstoff-Ionen geben ihre beiden negativen Ladungen an zwei Protonen ab und oxidieren mit diesen zu Wasser
